產品特點

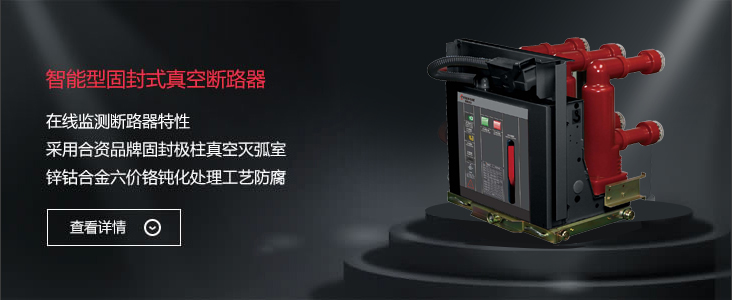

VPN-12智能型真空斷路器采用帝森克羅德研發的模塊化彈簧操作機構，用合資固封極柱產品，其特征為：絕緣強度高，受環境因素影響小，導體間接觸面少，回路電阻低；同時由于合資產品的技術優勢及嚴格的質量管理體系，確保了產品質量的穩定和真空滅弧室的優質性能。
VPN-12智能型真空斷路器采用帝森克羅德在線監測技術，對斷路器的機械特性進行實時監測，根據設定參數，在監測的相關技術參數逾限時自動報警，提醒維修人員及時檢修，防止斷路器帶故障運行。
產品可以單獨使用，也可用于中置式開關柜和固定式開關柜。并可方便與其他斷路器實現手車互換，具有廣泛的兼容性和互換性。

序號	名稱	單位	參數
1	額定電壓	kV	12
2	額定工頻耐受電壓（1 min)	kV	42/48
3	額定雷電沖擊／斷口耐受電壓（峰值）	kV	75/85
4	額定頻率	Hz	50
5	額定電流	A	630-2500	630-3150	1250-4000
6	額定短路開斷電流	kA	20　25	31.5	40
7	額定短路關合電流	kA	50　63	80	100
8	額定峰值耐受電流	kA	50　63	80	100
9	額定熱穩定電流（有效值）	kA	20　25	31.5	40
10	額定短路持續時間	s	4
11	額定短路開斷電流次數	次	30	30	20
12	機械壽命	次	30000		30000
13	額定單個/背對背電容器組開斷電流	A	630/400(40kA為800/400)
14	相間距	mm	1600A以下：210±1.5 2000A以上：275±1.5
15	動、靜觸頭允許磨損累積厚度	mm	3
16	三相分、合閘不同期性	ms	≤ 2
17	觸頭合閘彈跳時間	ms	≤2（40kA≤3）
18	分閘時間	ms	20-50
19	合閘時間	ms	35-70
20	額定操作順序		0.3s　180s 0——CO——CO		180s　180s 0——CO——CO
21	操動機構抗腐蝕能力（鹽霧試驗）	h	300

注：3150A及以上需要強制風冷。數據以最終出廠產品為準
