產品特點

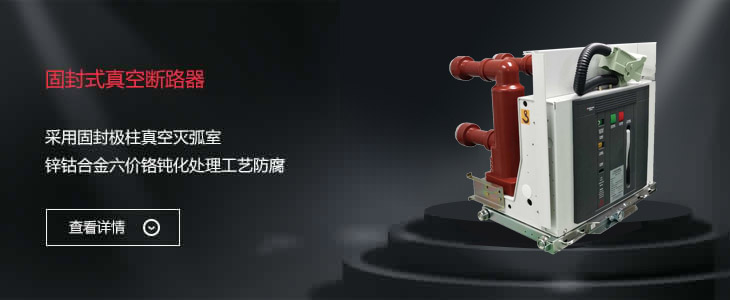

ZN139-12/G型真空斷路器主回路采用固封極柱形式，操作機構分為彈操式和永磁式兩種?？煽啃愿?、使用壽命長，廣泛應用于電網、發電廠、變電站、工業及其他行業。
ZN139-12/G 型真空斷路器既可以單獨使用，也可用于中置式開關柜和固定式開關柜。并可方便與國內其他斷路器實現手車互換，具有廣泛的兼容性和互換性。

ZN139-12/G型真空斷路器總體結構為操動機構與一次導電回路前后布置形式。主導電回路部分為三相落地式結構。其主回路為固封絕緣方式。

JMNNK/*M

序號	名稱	單位	參數
1	額定電壓	kV	12
2	額定工頻耐受電壓（1 min)	kV	42/48
3	額定雷電沖擊／斷口耐受電壓（峰值）	kV	75/85
4	額定頻率	Hz	50
5	額定電流	A	630-2500	630-3150	1250-4000
6	額定短路開斷電流	kA	20　25	31.5	40
7	額定短路關合電流	kA	50　63	80	100
8	額定峰值耐受電流	kA	50　63	80	100
9	額定熱穩定電流（有效值）	kA	20　25	31.5	40
10	額定短路持續時間	s	4
11	額定短路開斷電流次數	次	30	30	20
12	機械壽命	次	30000
13	額定單個/背對背電容器組開斷電流	A	630/400(40kA為800/400)
14	相間距	mm	1600A以下：210±1.5 2000A以上：275±1.5
15	觸頭開距	mm	9±1
16	接觸超行程	mm	3±0.5
17	動、靜觸頭允許磨損累積厚度	mm	3
18	三相分、合閘不同期性	ms	≤ 2
19	觸頭合閘彈跳時間	ms	≤ 2 (40kA ≤ 3)
20	分閘時間	ms	20-55
21	合閘時間	ms	35-70
22	額定操作順序		0.3s 180s 0——CO——CO		180s 180s 0——CO——CO
23	機械機構抗腐蝕能力（鹽霧試驗）	h	300

注：3150A及以上需要強制風冷
